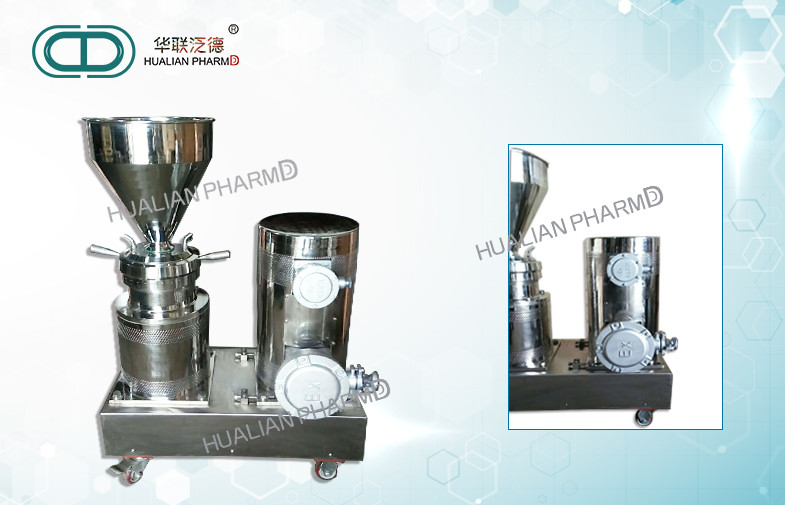

الفولاذ المقاوم للصدأ مختبر 2um آلة مطحنة الغروانية / ميلر

الفولاذ المقاوم للصدأ مختبر 2um آلة مطحنة الغروانية / ميلر

تفاصيل المنتج:

مكان المنشأ: تشجيانغ
اسم العلامة التجارية: HUALIAN PHARMD
إصدار الشهادات: GMP
رقم الموديل: FD-JM

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 3400-4500 /set
تفاصيل التغليف: حالة خشبية قياسية
وقت التسليم: 30 يوما
شروط الدفع: L / C ، T / T
القدرة على العرض: 300 مجموعة / شهر
افضل سعر اتصل

معلومات تفصيلية

مواد: ستانلس ستيل صفاء الاستحلاب (أم): 2-50
(السعة) (T / h): 1-4 طن / ساعة قرص طحن قطر (مم): Ø140
مدخل ضياء مم: φ66 منفذ ضياء مم: Ø32
وصلة أنبوب التبريد (مم): Ø12 السرعة (r / min): 2900
قوة: 7.5 كيلو واط البعد: 810 * 400 * 930 ملم (L * W * H)
وزن: 280 كلغ
تسليط الضوء:

آلة مطحنة الغروانية مختبر

,

آلة مطحنة الغروانية الفولاذ المقاوم للصدأ

,

آلة مطحنة الغروانية 2um

منتوج وصف

الفولاذ المقاوم للصدأ مختبر 2um آلة مطحنة الغروانية / ميلر

سلسلة JM  مطحنة الغروانية متعددة الوظائف

1. ملخص

JM FB SERIES GRINDER هي معدات من النوع الجديد من معالجة الحبوب الدقيقة فائقة الرطب ، وهي مناسبة لمجانسة المستحلبات المختلفة ، والاستحلاب ، والفصل ، والسحق والطحن.يستخدم على نطاق واسع في المواد الغذائية (مربى الفاكهة ، العصير ، حليب الزلال ، حليب الصويا ، شاي الحليب ، منتجات الألبان ، المشروبات ، إلخ) ، الصيدلة (شراب مختلف ، سائل التغذية ، الطب الصيني التقليدي للبراءات ، كمادات ، إلخ) ، مادة كيميائية يومية (معجون أسنان ، مستحضرات تجميل ، غسول غسيل ، إلخ) ، صناعة كيميائية (صبغ ، صبغ ، مخدر ، تزييت ، منشط بترول ، إلخ) ، مستحلب الأسفلت ، عامل عائم للفحم ، طلاء خزفي ، مفجر مستحلب ، مادة نانومترية ، إلخ.

2. مبدأ

مطحنة الغروانية سلسلة JM هي قوة القص والطحن والتحريك عالية السرعة.يعتمد الطحن والطحن على الحركة النسبية لسطح قرص الطحن على شكل سن.يدور أحدهما بسرعة عالية والآخر لا يزال في وضع السكون من خلال قوة القص عالية السرعة والاحتكاك بين المادة عبر السطح المسنن والاهتزاز عالي التردد في نفس الوقت.تعمل الدوامة عالية السرعة والقوى المعقدة الأخرى على طحن المواد واستحلابها وسحقها وخلطها وتشتيتها وتجانسها ، وبالتالي الحصول على كفاءة عالية لسحق الجسيمات متناهية الصغر.

3وبناء المعدات

نظام طحن الغروانية من سلسلة JM مع العديد من براءات الاختراع: تصميم مضغوط ، نوع عملي جديد ، مظهر جميل ، ختم جيد ، أداء مستقر ، عملية سهلة ، زخرفة بسيطة ، متين ، تكيف واسع ، كفاءة إنتاج عالية ، هي معدات المعالجة الأكثر مثالية لمعالجة الحبيبات الدقيقة مواد جيدة.

سلسلة JM من منتجات الطحن الغروانية ، باستثناء المحرك والأجزاء ، جميع الأجزاء التي تلامس المواد مصنوعة من الفولاذ المقاوم للصدأ عالي القوة ، وخاصة قرص الطحن الديناميكي والساكن.لذلك ، لديها مقاومة جيدة للتآكل ومقاومة التآكل ، وبالتالي فإن المواد المعالجة تكون نظيفة ونظيفة.يمكنك أيضًا تخصيص المعدات بشكل منفصل وفقًا لمتطلبات المستخدمين الخاصة.

تتكون مطحنة الغروانية من سلسلة JM من ثلاثة أجزاء: جزء رأس الطحن ، جزء محرك أساسي ، ومحرك خاص.أهم جزء في الماكينة هو الأجزاء المتحركة من قلب الماكينة والأجزاء المركبة من القرص الثابت ومانع التسرب الميكانيكي.لذلك ، وفقًا لطبيعة المادة التي تتم معالجتها ، يجب أن يكون الاختيار مختلفًا.لكن المادة مصنوعة من الفولاذ المقاوم للصدأ أو مواد خاصة.تم تصميم المحرك خصيصًا وفقًا للمتطلبات المختلفة للنموذج ، ويتم تثبيت لوحة الاحتفاظ بالمياه في نهاية حافة المحرك لمنع التسرب.

الفولاذ المقاوم للصدأ مختبر 2um آلة مطحنة الغروانية / ميلر 0الفولاذ المقاوم للصدأ مختبر 2um آلة مطحنة الغروانية / ميلر 1الفولاذ المقاوم للصدأ مختبر 2um آلة مطحنة الغروانية / ميلر 2



مخطط الهيكل:

الفولاذ المقاوم للصدأ مختبر 2um آلة مطحنة الغروانية / ميلر 3

الرسم البياني 1

1. بكرة مدفوعة 2. محمل 3. ​​عمود دوران 4. قاعدة 5. محمل 6. مخرج 7. حلقة O 8. مكشطة تغذية 9. مقبض 10. غدة 11. اتصال مباشر 12. قادوس تغذية 13. قاطع شفرة دوار 14. ديناميكي قرص الطحن 15. قرص الطحن الاستاتيكي 16. قرص الضبط 17. مجموعة الختم الميكانيكي 18. الغلاف 19. فتحات مدخل ومخرج وفتحة تصريف مياه التبريد 20. المحرك 21. ضبط المسمار 22. حزام V 23. قاعدة المحرك 24. بكرة نشطة 25 . يتمركز

5والتثبيت والتشغيل

1) قم بتوصيل قادوس الإدخال (أنبوب المدخل) ، منفذ المخرج أو أنبوب تدوير المخرج.ثم قم بتوصيل أنبوب مياه التبريد وأنبوب الصرف.بالنسبة للمطحنة التي لا تحتوي على قادوس التغذية ، يرجى توصيل مدخل الماكينة بخط الأنابيب ، يرجى تنظيف خط الأنابيب للتأكد من عدم وجود لقم لحام وقطع معدنية متبقية في الأنبوب. موقع الماكينة أفضل بالقرب من قاع الحاوية أو تحته أو خزان متصل.من أجل تقليل قوة التدفق على المنتجات ، من الأفضل استخدام طريقة بسيطة لتوصيل الماكينة مباشرة بالحاوية أو الخزان باستخدام ثني أنبوب صغير قدر الإمكان.يمكن استخدام مشابك أنبوب منظم سريع الفتح لتوصيل خط الأنابيب بمدخل ومخرج الماكينة.



2) بعد تثبيت جهاز بدء الطاقة الكهربائية و (يمكن للمستخدمين المشروطين أن يتطابقوا مع مقياس الأمبير ومصباح المؤشر) الذي يربط بالمصدر الكهربائي ، يجب ملاحظة اتجاه تشغيل الماكينة بشكل خاص للحكم على ما إذا كان المحرك يدور بشكل طبيعي أم لا ، أو ملاحظة ما إذا كان الدوران يكون الاتجاه متوافقًا مع "علامة اتجاه الدوران الحمراء" الموجودة على المطحنة من منفذ الدخول.العودة ممنوع.



3) اضبط خلوص حجر الرحى ، "عكس اتجاه عقارب الساعة" برغي مقابض قرص التحكم لفكهما وقرص التحكم بالمسمار "في اتجاه عقارب الساعة" في حالة عدم بدء تشغيل الماكينة ، قم بمد إحدى يديك في الفتحة المربعة للقاعدة لتدوير ضلفة المحرك ، ثم أوقفها عندما يكون هناك صوت احتكاك طفيف ، في هذا الوقت ، تؤكد قراءة المؤشر أن الخلوص بين أحجار الرحى الثابتة والمتحركة يساوي "0".لكن يجب أن نتذكر قراءة الفهرس ، لأنها ليست 0 درجة ، والحقيقة هي أن خلوص حجر الرحى هو "0" ، ثم عكس (عكس اتجاه عقارب الساعة) الاتصال الهاتفي لعدة دوائر لجعل الخلوص أكبر من 0. بشكل عام ، عندما يتم الوصول إلى مستوى حبيبات المواد المعالجة بالشكل المطلوب ، يرجى جعل إزالة حجر الرحى أكبر ما يمكن.بهذه الطريقة ، يمكنك إطالة عمر خدمة حجر الرحى.أخيرًا ، قم بتدوير المقبض في اتجاه عقارب الساعة لتشديد حلقة الضبط ، وذلك لجعل خلوص حجر الرحى ثابتًا.



4) ضع مياه التبريد ، ضع المواد المعالجة في المطحنة للمعالجة والإنتاج بعد أن تعمل المطحنة بشكل طبيعي.



5) ضع كمية مناسبة من الماء أو السوائل الأخرى ذات الصلة بالمواد المعالجة في مدخل المواد قبل الإغلاق ، ووضع المواد فيه فور البدء ، أو قد يتلف جزء الختم الصلب المجمع ، أو قد يحترق المحرك بسبب من التسرب.



6) تأكد من عدم وجود أي كوارتز أو كسارة زجاجية أو قصاصات معدنية أو مواد صلبة أخرى في المواد المعالجة ، فمن الأفضل استخدام 60 شبكة غربال للتصفية والمعالجة.أو قد تتلف أحجار الرحى المتحركة والثابتة.



7) يجب ملاحظة حمل المحرك للمواد المعالجة ، يجب تقليل المواد إذا كانت الحمولة زائدة.



8) لا يُسمح لصمام مخرج المواد بالإغلاق عندما تعمل المطحنة لمنع التسرب بسبب الضغط الزائد في تجويف المطحنة.



9) إن المطحنة المستقيمة JM تنتمي إلى آلات دقيقة ، مع خلوص قليل بين أحجار الرحى وبسرعة دوران سريعة.يجب أن يكون المشغلون في الخدمة بشكل صارم ، ويعملون وفقًا للوائح ، ويغلقون الجهاز فورًا في حالة حدوث عطل ، ويقومون بالإنتاج بعد القضاء عليه.



10) بعد الاستخدام ، يجب تطهير المطحنة وتنظيف الجزء الداخلي جيدًا ، وتأكد من عدم بقاء المواد فيها لتجنب التلف بسبب تماسك الآلات الصلبة.



7والوظيفة والمعلمات التقنية

يتم حساب نطاق الإنتاجية الكبيرة عن طريق قياس 98٪ "ماء" ، و 2٪ "أرز ، فاصوليا" كمواد صلبة ونقاوة مستحلب تبلغ 50 ميكرومتر.موديل JM-XXX-1 بارد واحد محسن ضاغط الهواء.مطحنة الغروانية المغلقة بالكامل من النوع المنفصل - يمكن تحويل التبريد المزدوج الناعم

جدول الأداء

معامل

نموذج

صفاء الاستحلاب (أم) (الاهلية)
(العاشر)
قرص طحن ضياء
(مم)
مدخل ديا
مم
منفذ ديا
مم
وصلة أنبوب التبريد
(مم)
سرعة
(ص / دقيقة)
قوة
(كو)
البعد
(L × W × H)
الوزن (كجم)
JM-FB500a-1D 2-50 5-45 Ø500 قطر 165 قطر 80 قطر 12 2900 37 1300 × 550 × 1100 820
JM-FB500b-1D 2-50 5-45 Ø500 قطر 165 قطر 80 قطر 12 2900 45 1300 × 550 × 1100 760
JM-FB320-1D 2-50 5-32 قطر 320 قطر 125 قطر 65 قطر 12 2900 30 1100 × 550 × 1100 580
JM-FB320a-1D 2-50 5-32 قطر 320 قطر 125 قطر 65 قطر 12 2900 37 1100 × 550 × 1100 650
JM-FB320a-1D 2-50 5-32 قطر 320 قطر 125 قطر 65 قطر 12 2900 45 1100 × 550 × 1100 840
JM-FB250-1D 2-50 2-20 قطر 250 قطر 125 قطر 60 قطر 12 2900 22 1100 × 550 × 1050 452
JM-FB250a-1D 2-50 2-20 قطر 250 قطر 125 قطر 60 قطر 12 2900 30 1100 × 550 × 1050 472
JM-FB250b-1D 2-50 2-20 قطر 250 قطر 125 قطر 60 قطر 12 2900 37 1100 × 550 × 1050 510
JM-FB200a-1D 2-50 2-10 قطر 200 Ø100 قطر 50 قطر 12 2900 15 820 × 410 × 1050 350
JM-FB200b-1D 2-50 2-10 قطر 200 Ø100 قطر 50 قطر 12 2900 22 ٨٢٠ × ٤١٠ × ١٠٥٠ 415
JM-FB200c-1D 2-50 2-12 قطر 200 Ø100 قطر 50 قطر 12 2900 30 100 × 500 × 1000 455
JM-FB180a-1D 2-50 2-6 قطر 180 قطر 90 قطر 40 قطر 12 2900 11 ٨٢٠ × ٤٥٠ × ٩٥٠ 340
JM-FB180b-1D 2-50 2-6 قطر 180 قطر 90 قطر 40 قطر 12 2900 15 ٨٢٠ × ٤٥٠ × ٩٥٠ 360
JM-FB180c-1D 2-50 2-7 قطر 180 قطر 90 قطر 40 قطر 12 2900 22 ٨٢٠ × ٥٠٠ × ٩٩٠ 400
JM-FB140a-1D 2-50 1-4 قطر 140 قطر 66 قطر 32 قطر 12 2900 7.5 810 × 400 × 930 280
JM-FB140b-1D 2-50 1-4 قطر 140 قطر 66 قطر 32 قطر 12 2900 11 810 × 410 × 930 305
JM-FB140c-1D 2-50 1-4 قطر 140 قطر 66 قطر 32 قطر 12 2900 15 810 × 410 × 930 350
JM-FB130-1D 2-50 0.7-3 قطر 130 قطر 65 قطر 30 قطر 12 2900 5.5 810 × 410 × 930 280
JM-FB120-1D 2-50 0.7-2.5 قطر 120 قطر 65 قطر 30 قطر 12 2900 5.5 810 × 410 × 930 275
JM-FB100-1D 2-50 0.5-2 Ø100 قطر 65 قطر 30 قطر 12 2900 5.5 800 × 400 × 920 270
JM-FB90-1D 2-50 0.5-1.5 قطر 90 قطر 47 قطر 20 قطر 12 2900 4 700 × 340 × 810 125
JM-FB80-1D 2-50 0.5-1 قطر 80 قطر 47 قطر 20 Ø8 2900 4 700 × 340 × 810 115
JM-FB65-1D 2-50 0.2-0.5 قطر 65 قطر 47 قطر 20 Ø8 2900 2.2 720 × 350 × 780 90
JM-FB60-1D 2-50 0.02-0.1 قطر 60 قطر 47 قطر 20 Ø8 2900 1.5 650 × 300 × 700 60
